義肢

大腿義足（吸着式）

吸着式ソケットを用い骨格構造部品で組み立てられた大腿義足です。外装には柔らかいフォームを使用しています。
※社団法人　日本義肢協会カタログより転載

下腿義足（PTB式）

骨格構造部品で組み立てられたPTB式義足です。外装には、柔らかいフォームを用います。
※社団法人　日本義肢協会カタログより転載

前腕義手（装飾用）

ミュンスター型ソケット
※社団法人　日本義肢協会カタログより転載

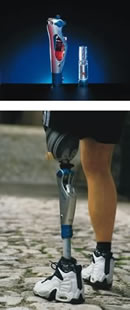

C-Leg　電子制御・高性能膝継手

C-Legは立脚相制御と遊脚相制御をマイクロプロセッサーによりコントロールできる世界で唯一の高機能膝継手です。C-Legのシステムは足部の前方と後方の屈曲の状態や膝継手の角度や角速度など歩行時の足の動きを1秒間に50回計測します。パイプアダプター内のひずみゲージと膝の角度センサーが計測したデーターを基にして、マイクロプロセッサーが歩行のために必要な抵抗を算出します。その後、サーボモーターが屈曲と伸展に必要な油圧抵抗を調節するためのバルブ開閉を行っています。この躍進的な技術によりC-Leg装着者に活動性と「膝折れしない」安定性、そして、体重をかけて歩行する、より自然な歩行を提供する事が出来ます。

メーカー：　オットーボックジャパン

3R60　モジュラーＥＢＳ多軸膝継手

(1)新しい遊脚相制御用油圧シリンダーは、耐久性が向上し、油漏れしにくい上、調節も容易に出来ます。また、曲がり始めの油圧や伸展補助バネによる抵抗感が少なく、やわらかく曲がる事で体感重量が軽く感じます。様々な歩行スピードの変化にも対応します。

(2)EBS機構は装着者の体重と活動度に合わせて調節できます。ゴルフやハイキングなどの軽スポーツをはじめとして砂利道や凸凹道などの舗装されていない一般道での細かな傾斜でも安全に歩行することが出来ます。

踵接地時に継手上部は前下方軸を中心に回転します。その際、ロッカーバーが回転し、ブルーバンパーが圧縮されます。（この動きはEBSの動作確認にも利用できます）この弾力のあるバウンシングが働くと、後方リンケージが折れ曲がり、瞬間中心は自動的に後方の高い位置へと移行します。この独自の機構により一般的な継手よりも踵接地の安定性が大きく高まります。（装着者は随意制御を利用した歩行をする必要がありません）

EBS（Ergonomically Balanced Stride）機構は立脚相において安定をもたらします。踵接地直後に最大15度まで弾力のある屈曲がおこり、膝折れを防ぎます。また、人間工学に基づいた自然な歩行をもたらします。（バウンシング）

メーカー：　オットーボックジャパン

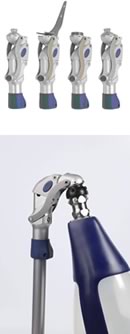

3R106　モジュラー多軸膝継手

新しい3R106は多軸機構により、ヒールコンタクトからミッドスタンスまでは高い安定性を得られ膝折れを防止します。 重心移動により膝継手はスムーズに曲がり始め、あらゆる歩行速度において追随性をもたらします。また、特殊な空圧シリンダーはゆっくり歩きでもしっかりと屈曲し、速度を早めてもヒールライズを防止します。軽量かつコンパクトな設計は女性や高齢者の方に特にお勧めします。

メーカー：　オットーボックジャパン

1D35 ダイナミックモーションフット

サイズ：24cm〜30cm
差高：10mm
体重制限：75kg（24-25cm）・100kg（26-30cm）
指股付き/コネクションプレート付き

改良されたS字型の特殊プラスチック製スプリングと前足部の３Dネットのコンビネーションにより前足部に効果的な長いレバーアームが得られ、健足と調和した蹴り返しが得られます。 そのため、健足の過剰な負担は軽減されます。

S字型バネの弾力性と機能的なスポンジによって柔らかい踵荷重が出来ます。

メーカー：　オットーボックジャパン

1C40 C-ウォーク

サイズ：24cm〜30cm
差高：10mm
体重制限：75kg（24-25cm）・100kg（26-30cm）
指股付き/コネクションプレート付き

カーボン製の板バネと制御リングにより構成された足部です。踵接地時の衝撃吸収と蓄積されたエネルギーの放出の動きにより、遊脚相の動きをスムーズに行います。また、凸凹道でも多軸の動きにより補正機能が働きます。そのため、装着者はより快適で滑らかな動きを感じることが出来ます。

＊この足部は様々な状態の路面を自由な速度で歩行することに加え、軽スポーツをされる方にも適しています。

メーカー：　オットーボックジャパン

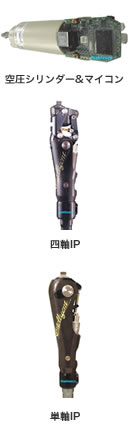

インテリジェント義足膝継手

電子制御・高性能膝継手
マイコン制御がよりなめらかな歩行を可能にしました。

インテリジェント義足は、ひとりひとりに合わせた調整により自由な速度での歩行を実現します。センサーが一歩毎の歩行速度を検知し、その速度に応じた下腿部の振り出しをマイコンが制御します。 　ゆっくり歩いても、早く歩いても、スムースに膝が曲がり、下腿の振り出しも自然。義足とは分からないほど美しく歩くことも可能です。

メーカー：　ナブテスコ（株）

デルモ

推奨

・低〜中活動レベルの下腿切断者
・特に断端の皮膚が弱い方
・傷を創り易い方

各部の厚み

低部14.3／遠位7／中間3.2／近位2.4mm

アクティブ・スキンケア−

素材にデルモゲル・シリコーンを新規採用。デルモゲルはアロエ成分を含んでおり、皮膚に潤いを与え、 肌を滑らかにします。皮膚への積極的なケアを目的としたライナーです。 さらに、シリコーン表面にはシルケンと呼ばれる特別な加工を施し、ライナーの肌への当りを和らげ、装着時のストレスを軽減しています。

デルモ・ゲル・シリコーン

Iceross製品中最も軟らかい(ショア硬さ20)デルモ・ゲル・シリコーンを用いることにより、骨隆起部や 圧痛などに、最大のクッション性を提供します。最も快適性の高い下腿用ライナーです。

サップレックス

デルモ・ゲルは裂けへの耐性に優れています。外カバーに新にサップレックスと呼ばれる素材を採用。 製品全体の耐久性のみならず、外カバーのほつれや、剥離の問題も大幅に改善しました。

メーカー：　パシフィックサプライ株式会社

コンフォート

推奨

・低〜中活動レベルの下腿切断者
・比較的軟部組織の少ない骨ばった断端でクッション性を重視し、
　適度な懸垂も同時に求める方に。

各部の厚み

低部14.3／遠位7／中間3.2／近位2.4mm

センシルゲル・シリコーン

人体軟部組織に近い硬さ(ショア硬さ30)の、センシルゲルを用いたライナーです。素材自体の軟らかさ に加え、オリジナルシリーズよりも厚めに設計しました。立脚相での快適性、クッション性を重視した製品です。欧米人と比較して、断端軟部組織の少ない 日本人切断者にも安心してお勧めできる製品です。

マトリックス

断端末部にマトリックスと呼ばれる、特殊な繊維を注型しました。断端末部マトリックスは、膝関節動作 を阻害することなく、断端末軟部組織の上下動をよく防ぎます。軟らかな素材のコンフォートでも、マトリックスの働きにより、適切な懸垂性を獲得できます。

メーカー：　パシフィックサプライ株式会社

オリジナル　(２カラー・クリア)

推奨

・中〜高活動レベルの下腿切断者
・比較的軟部組織の多い断軟で、支持性・懸垂性向上を重視する方に。

各部の厚み

低部12.5／遠位4.5／中間2.5／近位2mm

センシルゲル・カラー

オリジナル・シリーズでは、硬めでしっかりとしたセンシル・シリコーンを素材に用いています。 素材の特性に加え、オリジナルシリーズは薄めに製品を設計することで、Icerossのオリジナリティーであるサスペンションを最大に獲得できます。

2カラー

素材に、着色料を加え若干軟らかめに仕上た製品です。高いサスペンション効果のみならず、適度なクッション性 も有しており、多くの日本人装着者にも勧められる製品です。

クリア

純粋なセンシル・シリコーンを用いた、しっかりとしたライナーです。厚さは同様ですが、製品としては 2カラーよりも硬い仕上りです。サスペンション効果は最大限に得られますが、反面クッション性は乏しく、軟部組織の非常に多い断端や、アスリートの 競技用、一部大腿切断への使用が勧められます。

メーカー：　パシフィックサプライ株式会社

スポーツ

推奨

・高活動レベルの下腿切断者、アスリート
・懸垂とクッション、全てを高次元で求めるハイエンドなユーザーに。

各部の厚み

低部14.3／遠位7／中間3.2／近位2.4mm

ダブル・デュロメーター・デザイン

外層には、クッション性に優れたデルモシルを、内層には懸垂効果を最大に高めるデルモシルを。硬さの異なる 2つのシリコーンを一体成型しました。重量増も最小限に抑え、とても軽く仕上ました。

Advanced Rotation Control　最先端の回旋防止

外カバーの一部をシリコーン・コーティング。断端末部もシリコーンゴムで補強し隆起をつけました。 立脚、遊脚を問わず、常に回旋を防止します。 (取替可能なチタン製ディスタル・アタッチメント)
遠位部のチタン製アタッチメントは取替えが可能です。ピンによる懸垂から、バルブによる懸垂。 ロッキングライナーとしても、クッションライナーとしても使用できます。

メーカー：　パシフィックサプライ株式会社

トランスフェモラル

推奨

・低〜中活動レベルの大腿切断者
・自己懸垂性ソケットは必要であるが、吸着式ソケットの使用が困難な高齢者など。

各部の厚み

低部14.5／遠位2.5／中間2／近位2mm

大腿切断専用設計

大腿切断端にアナトミカルに適合するよう、大腿専用に設計しました。僅かに円錐型の形状をとっただけでなく、 薄い素材を用い、近位部の横方向への伸びを大きく許容しています。薄さはロールオン装着を容易にし、製品を軽量に仕上ています。

ライナー全体にマトリックス

サスペンションを高めるため、薄くて硬いデルモシルを採用しました。しかし、軟部組織の量が圧倒的な大胆 切断端では、十分に組織の上下動を抑制できません。鉛直方向への伸びを最小限に抑える、マトリックス処理をライナー全体に施し、この問題を解消しました。

Advanced Rotation Control

最先端の回旋防止アクティブ・スキンケア
取替可能なアルミ製ディスタル・アタッチメント

Icerossトランスフェモラルには、幅広いユーザー層に、最良の適合を提供するため、最先端のテクノロジーが採用されています。

メーカー：　パシフィックサプライ株式会社

義手パーツ

メーカー：　株式会社　佐藤技研

※社団法人　日本義肢協会カタログより転載
